全自动反冲洗过滤器与自清洗过滤器的区别

目前在水处理，化工，食品，炼钢，电力行业用到大量的自清洗过滤器，反冲洗过滤器

有些工况用自清洗过滤器，有些工况用反冲洗过滤器，通常大多数客户都不能明白这两种过滤器的区别，以及应用范围，选型等

一般来说，全自动反冲洗过滤器也属于自清洗过滤器中的一种，不同的是全自动反冲洗过滤器依靠水力自身的动力反洗滤网，

从而达到清除滤网堵塞，实现滤网再生，自清洗过滤器需要借助外力的驱动清洗滤网达到再生的目的，比如自清洗刷式过滤器，需要依靠

毛刷的清除作用，清除附着在滤网上的杂质从而达到滤网再生

目前市场上自清洗过滤器种类繁多，有刮刀自清洗过滤器，刮板自清洗过滤器，水力驱动的伯努利自清洗过滤器，刷式自清洗过滤器，吸吮式自清洗过滤器

反冲洗过滤器的种类也十分繁多，有多列管反冲洗过滤器，外接水源的强制反冲洗过滤器，多滤芯式反冲洗过滤器，叠片反冲洗过滤器，水力反冲洗过滤器等

理论上，所有的全自动反冲洗过滤器可以称作自清洗过滤器，但是不是所有自清洗过滤器不能称作反冲洗过滤器

此处重申下反冲洗过滤器的定义：全自动反冲洗过滤器

属于在线式反冲洗过滤器领域，是一种在线式过滤器，当滤芯堵塞后，在不影响正常工作的条件下，能利用系统自身的压力自动进行滤芯反冲洗，并恢复过滤器功能的自动反冲洗过滤器。根据定义需要明白的是反冲洗过滤器是依据自身流体进行清洗的滤器，一般说来并没有自清洗过滤器的毛刷，刮刀，刮板，吸嘴，吸盘等强制清除部件

两者相同点：都属于自清洗过滤器，可实现在线过滤不停机，可连续工作，实现不堵塞等

应用上的区别：以刷式自清洗过滤器与滤芯反冲洗过滤器为例，先来看一则刷式过滤器选型失败的案例

用户为中国北方知名的大型铁钢企业，创建于1958年，2016年生产能力达1300万吨。其中某一炼铁厂会产生3000m³/h的高炉冲渣水，温度70-8用户之前用某设备供应商提供的3台旋转尼龙刷式过滤器，经过一个采暖期的运行，因介质杂质含量高、流量大，过滤效果不好，不仅造成冲渣水泵、换热水泵磨损加大。而且该设备频繁发生意外故障，无法满足连续作业要求，过滤效果也不甚理想，使用维护成本也相当高，导致企业不堪重负。更严重的问题是由于故障频发导致采暖系统无法稳定供暖，当该地区面临最低-35°C的严寒冬季时，附近居民的生活受到严重影响。

因此为了保证采暖系统的正常运行，必须对过滤系统进行改造，实现连续排渣，稳定工作，减少停机次数，以提高采暖质量。渣水从高炉上冲刷下来后流到沉淀池，但沉淀池空间小，没有足够的时间让杂质充分沉淀。因此通过二次水池和吸水井进入到下游循环的水杂质含量很高（杂质浓度最大达500ppm）。传统的过滤器采用篦网拦截，旋转尼龙刷刮掉粘附再篦网上的杂物，然后定时反洗排污。但是冲渣水中所含的水渣由于形状不规则，部分水渣是直接插入篦网。此类情况，尼龙刷不仅刷不掉水渣，反而起到相反的作用，造成篦网上水渣越积越多。最后只能停机进行检修清理，耗费大量的人工和耗材。因此，客户期望采用新式过滤器来解决这些问题，该过滤器不仅需要有效清理水渣，又可以在线自清洗，做到边过滤边清洗，避免停机，以达到能够长期稳定在线运行。

失败原因：水体含杂质十分巨大，杂质形状不规则，由于刷式过滤器滤网要求应用水体杂质有限制，如若水体杂质过多，过多杂质容易造成滤网卡死从而导致过滤器不得不停机

从上例子可看出客户选型的失败，客户可能也没弄清自清洗过滤器与反冲洗过滤器到底有何区别

以及自清洗过滤器与反冲洗如何选型，两者应用有和不同，两者有何相同与不同

反冲洗过滤器与自清洗过滤器相比较优点：

1，可过滤器复杂应用，如杂质含量介质，杂质不规则介质

2，过滤流量大，过滤速度快，采用单只逐个反冲洗，在反洗过程依旧具备大流量

3，由于采用非接触式反冲洗，可过滤介质中含有硬颗粒，不会对滤网造成磨损，例如刷式过滤器过滤硬颗粒介质，由于是接触式是设计

过滤刷，滤网，颗粒三者之间相互摩擦，会造成滤网磨损，从而导致滤网寿命变短

4，滤网寿命长，几乎可不用更换，

5，在某些工业应用中，反冲洗过滤为具备自清洗过滤器所不可替代的优点。如原料油加氢中的过滤，涂装脱脂液中的过滤，由于此类

介质杂质含量大，杂质含有粘性，反冲洗过滤器的氨气反冲可轻松去除滤网缝隙中的杂质

反冲洗过滤器相比较自清洗过滤器缺点：

1，设备单体价格昂贵，相同流量下，反冲洗过滤器是自清洗过滤器价格2-3倍

2，由于是由自身供水压力下的反冲洗，不能像刷式强制清除滤网杂质，所以如遇粘性介质，会造成反冲洗过滤器失效

3，反冲洗过滤器由于是逐个反冲洗，相比较于吸吮式自清洗过滤器，反洗耗费水量相对较大，一般来说相对于反冲洗过滤器的大流量guolv

反洗水量是可接受的

4，由于依靠水力反冲洗需要一定的供水压力，通常需要至少0.3mpa的供水压力，否则反冲洗压力不够很难进行彻底的反冲洗

反冲洗过滤器与自清洗过滤器的相同点

1，都属于自清洗过滤器，一般说来能用自清洗过滤器的场合一般可用反冲洗过滤器

2，两者过滤精度有高度重合的地方，都是以不锈钢过滤网为过滤元器件

3，两者在很多工况上高度重合，

反冲洗过滤器与自清洗过滤器如何选型，应用范围，应用工况如何确定

在实际选用过程需要考虑过滤介质的工况，反冲洗过滤器适合工况主要有

1，过滤介质杂质含量大，杂质不规则，杂质含有硬颗粒等

2，过滤流量大，过滤流量较大时，相反反冲洗过滤器集成滤芯的优势体现明显，占地面积小，流速快

3，管道压力较大的时候选用反冲洗也具备自清洗过滤器没有的优势

不论自清洗过滤器或者是反冲洗过滤器中，还需要综合考虑过滤介质的工况，以免造成自清洗或者反冲洗过滤器的失效

某客户需要过滤河水，河水来源于天然河水，需要去除河水中的泥沙，悬浮液，以及大颗粒等，但是由于设计失误，设计选型中

并没有考虑到由于是河水过滤，河水中漂浮着大量的树枝，树叶，植物纤维等，这些树枝，树叶，纤维很快就缠绕在过滤器滤网上

更麻烦的是由于是比重较低的杂质，自清洗过滤器排污时，由于流体涡旋的作用，这些杂质并不能被排出

很快，过滤器就被堵死，树枝卡住传动部件，滤网上吸附大量树叶

因此，此类应用无论是自清洗过滤器还是反冲洗过滤器皆不能足够好的应付，因此需要设计师在选型时仔细考虑

此外，自清洗过滤器与反冲洗过滤器由于都采用不锈钢滤网做为过滤元器件，因此二者在过滤精度上有高度重合的地方

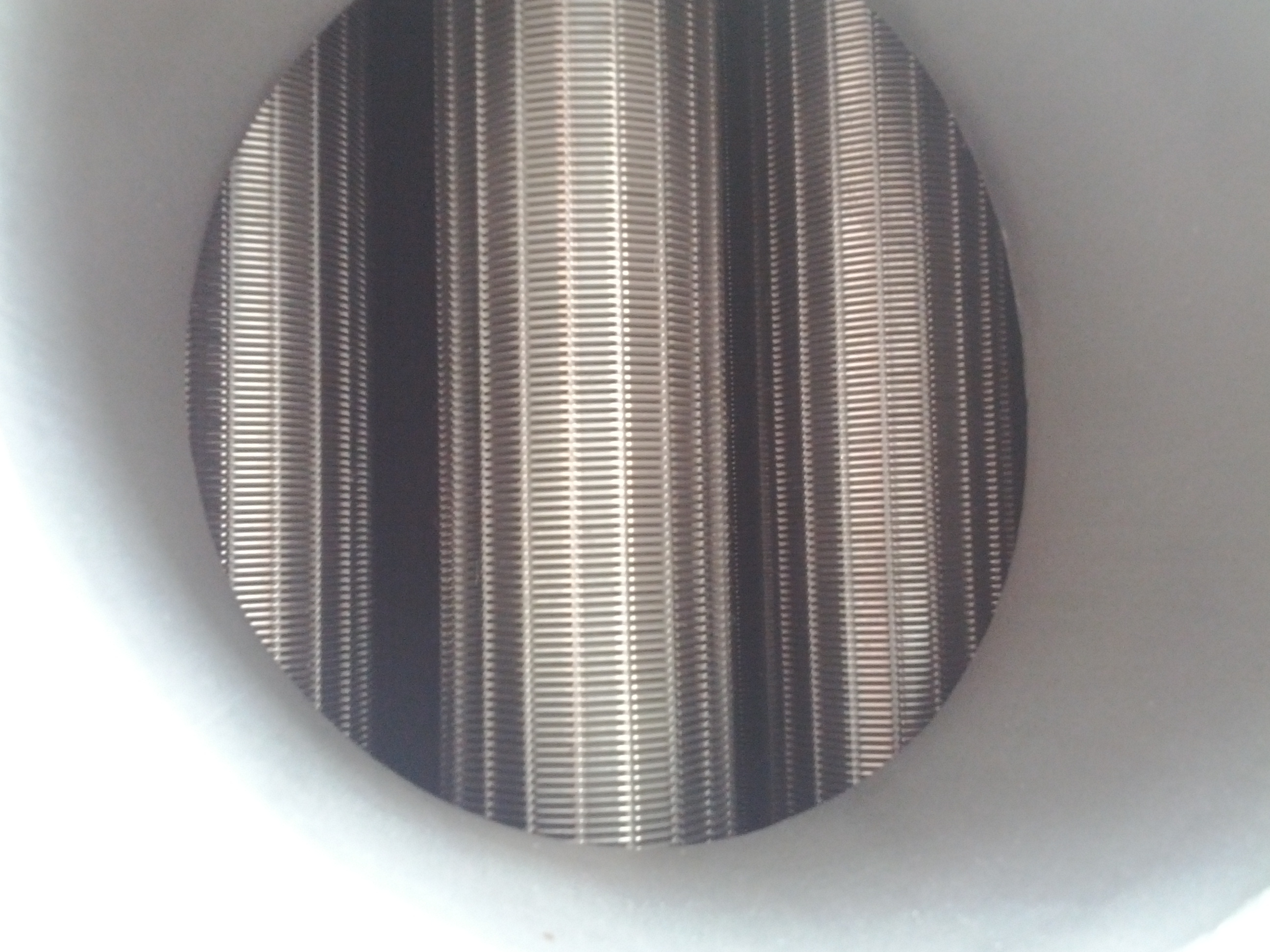

由于反冲洗过滤器普遍采用楔形网做为过滤元器件，因此所能达到的过滤精度取决于滤网的精度

一般来说以国际品牌楔形滤网为例所能达到的最高精度一般为20um，误差控制在0.003mm以内，也就是在25um左右

自清洗过滤器通常采用烧结复合网一般所能达到的最高精度为325目，有些客户可能会疑问烧结网有的资料上是1微米精度

假设资料上提供的是1微米的过滤精度，极大可能是粉末烧结滤网，此类滤网并不适合作为过滤器滤网，因为颗粒杂质过滤过程

中不仅仅在滤网表面，也有可能在粉末纤维里面，不容易自清洗滤网，容易造成滤网失效

不过随着现代过滤技术的发展，也有些反冲洗过滤器中加入了金属纤维滤网，此类反冲洗过滤器一般需要强制反洗，用外接

水源或者过滤器已过滤介质反洗过滤网从而再生

一般说来反冲洗过滤器也可以分为两种：

一种是利用自身流体介质进行反洗的，一般称为内反冲洗过滤器，外接介质反冲洗的可称为外反冲过滤器，这两种类型的过滤器都是自动反冲洗过滤器

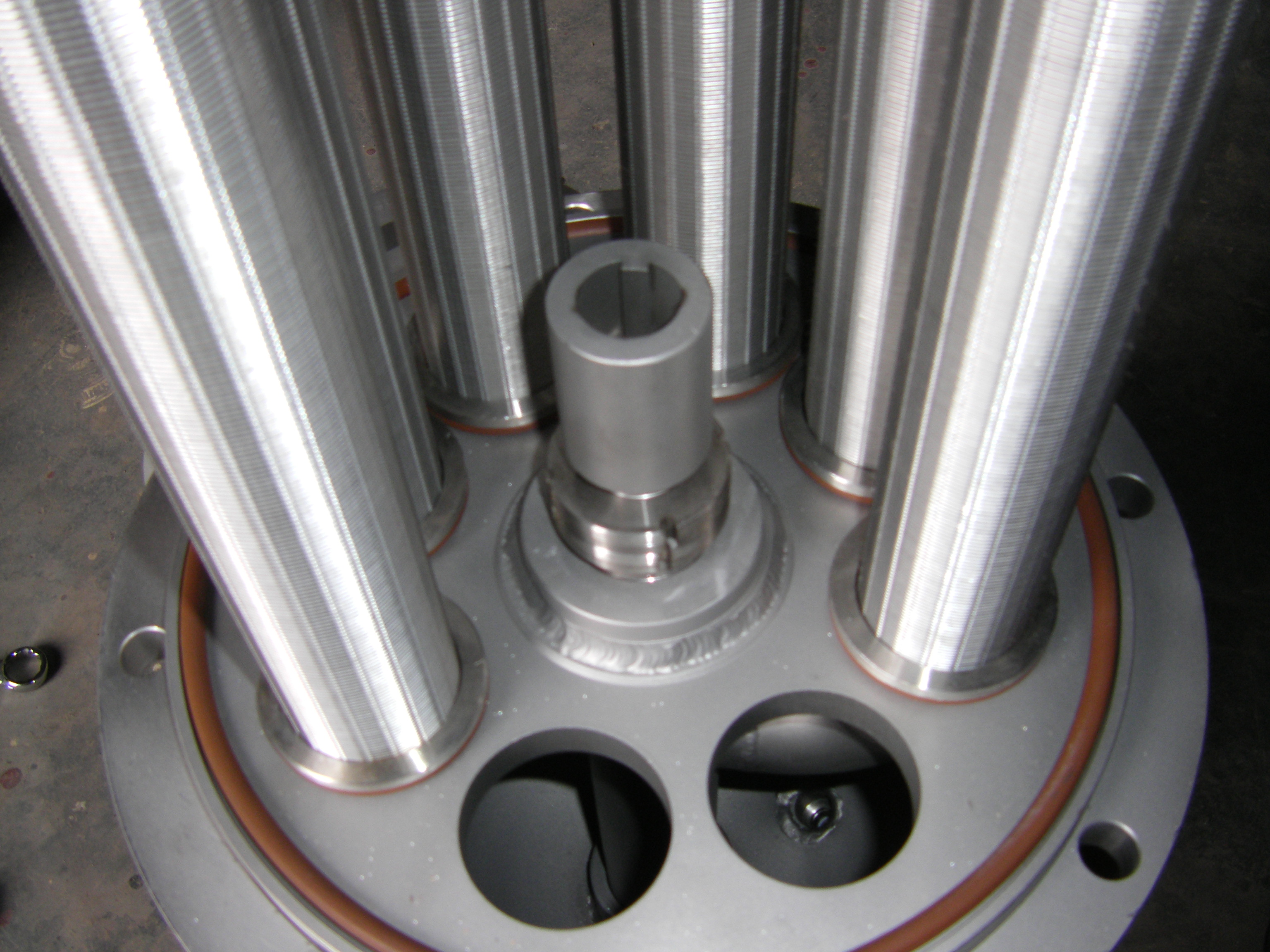

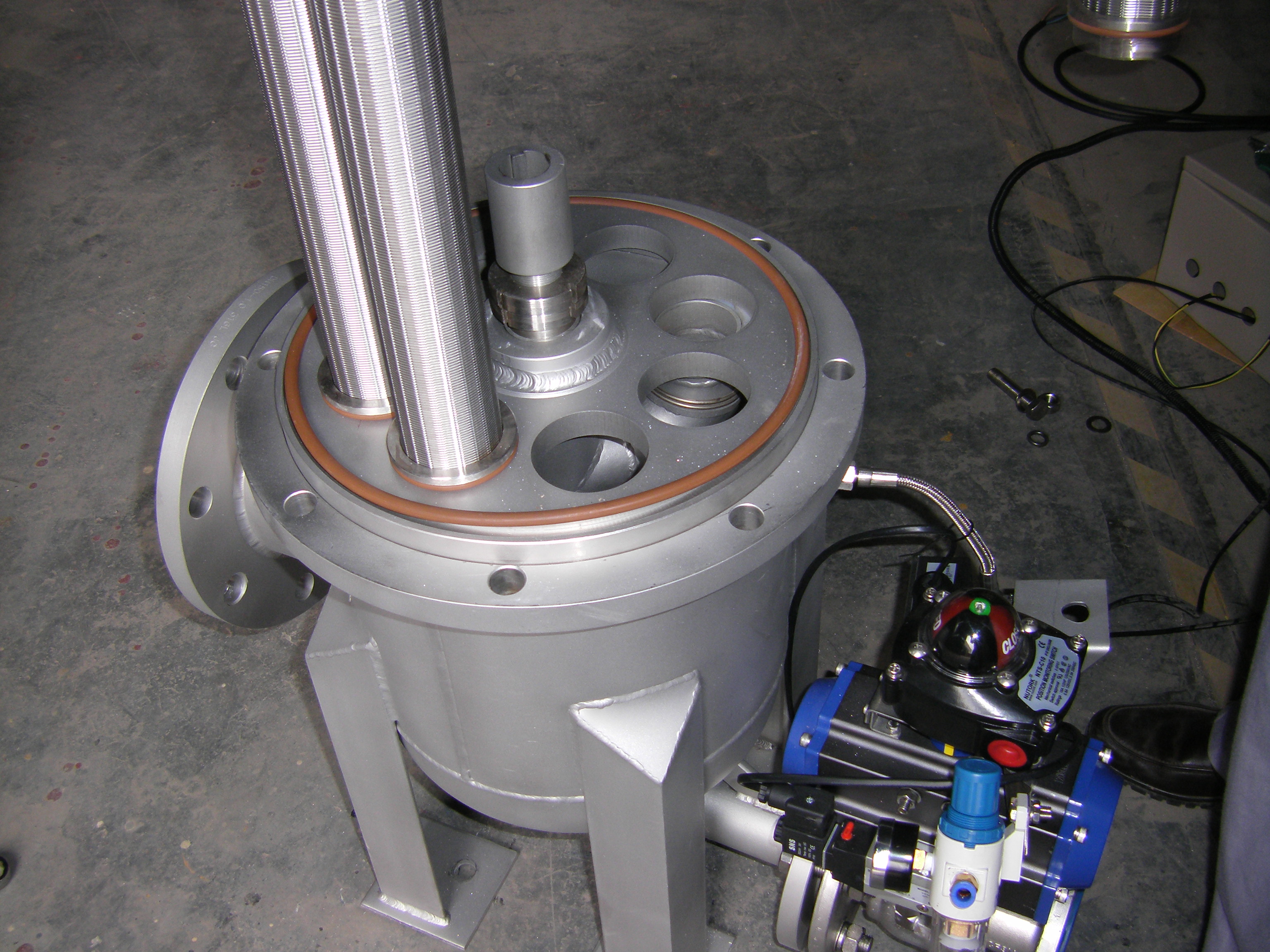

以多主流反冲洗过滤器厂家滤芯式为例说明反冲洗过滤器结构图

上述所描述为全自动反冲洗过滤器结构图，完整的过滤器结构图有利于客户以及不了解反冲洗过滤器的设计人员了解反冲洗过滤器

下图开始将开始阐述反冲洗过滤器的过滤原理：如图所示，过滤器内部结构示意图

主要部件

1.  进口       2，进口   3，清洗转臂    4，减速电机  5，定位器  6 过滤元件 7，盖板  8 分流管  9，清洗吸嘴 10  排污口 11，排污管道 12 清洗排污阀
13，未过滤液体    14，滤出液体  15 执行机构  16 排气口  17 ，支脚

过滤阶段：1进口流入介质，13未过滤介质从外向内通过滤芯6，通过14出口流出已过滤介质（注意7盖板上部是堵死盲板）

反洗阶段：压差到达清洗压差，电机驱动清洗转臂3下部对准滤网6，由于滤网上部是盲板，下部是清洗排污转臂，此时滤芯已经不能排除过滤介质

进口流入的液体从外向内冲洗滤芯，通过滤芯底部的排污通道排除，完成单只滤芯的反冲，如此反复

工作原理

过滤过程：液体从过滤器进口流入，部分液体直接从滤元下端流入，另一部分从中间分流管中进入过滤器顶部后，再从滤元上端流入，液体从滤元上下开口同时流入，透过滤元内表面在出口汇集流出。颗粒杂质被拦截在滤元内表面，累积成滤饼，使进出口之间压差逐渐变大，表明滤饼达到一定厚度，此时滤元通量逐渐减小。

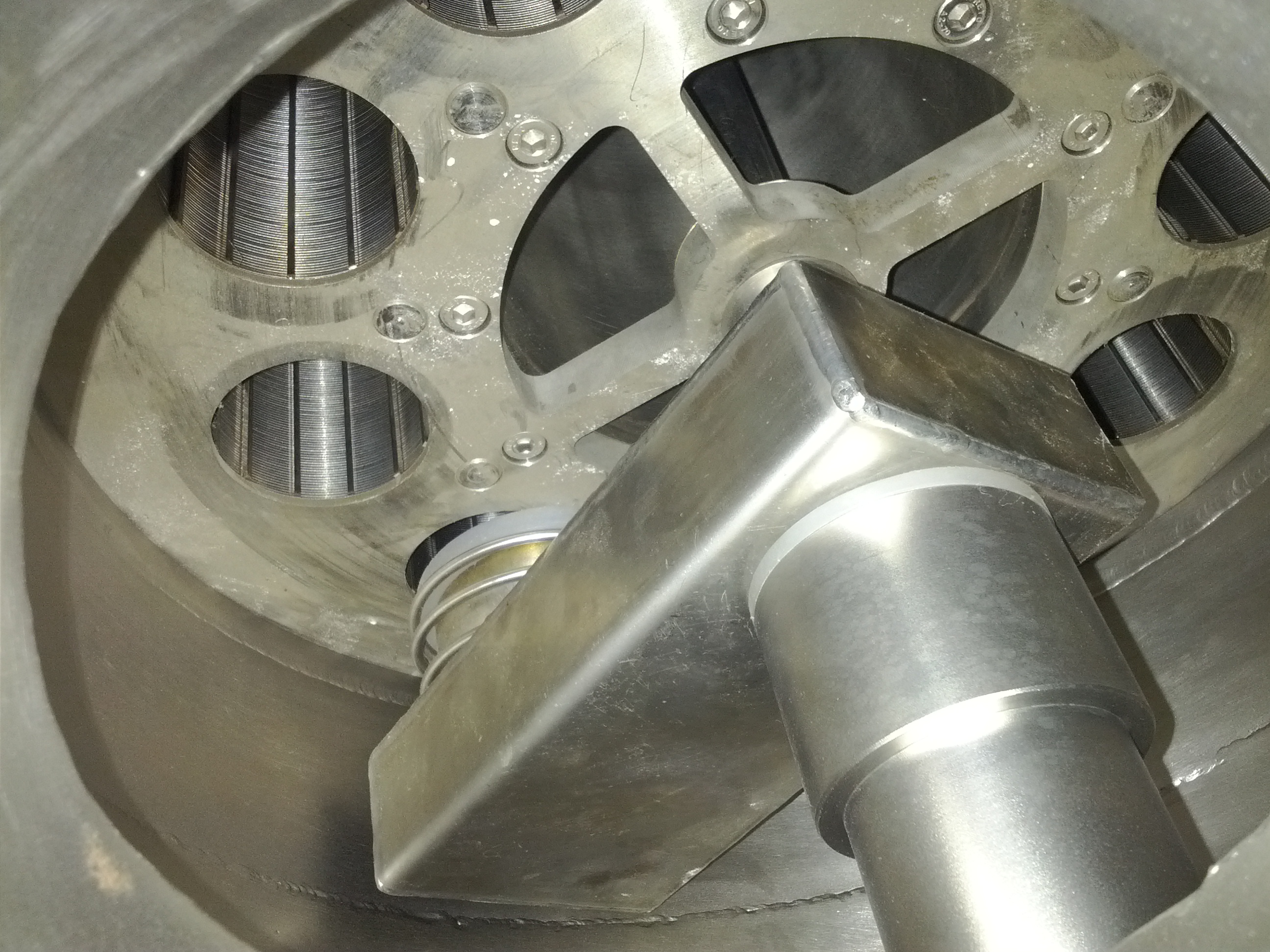

反清洗过程 ：当达到设定压差或时间，自清洗动作启动，减速电机驱动反冲洗转臂对准一支滤元，滤元上端被封住大部分，下端连接到清洗吸嘴，打开反冲洗阀，将滤元与排污管接通，滤元外侧与排污口之间的压差驱使滤出清液反向冲洗滤元内表面滤饼，排入排污管道。一支滤元反冲洗完毕后，关闭反冲洗阀，清洗转臂对准下一支滤元进行反清洗。所有滤元被逐支反清洗后，整个过程完毕。

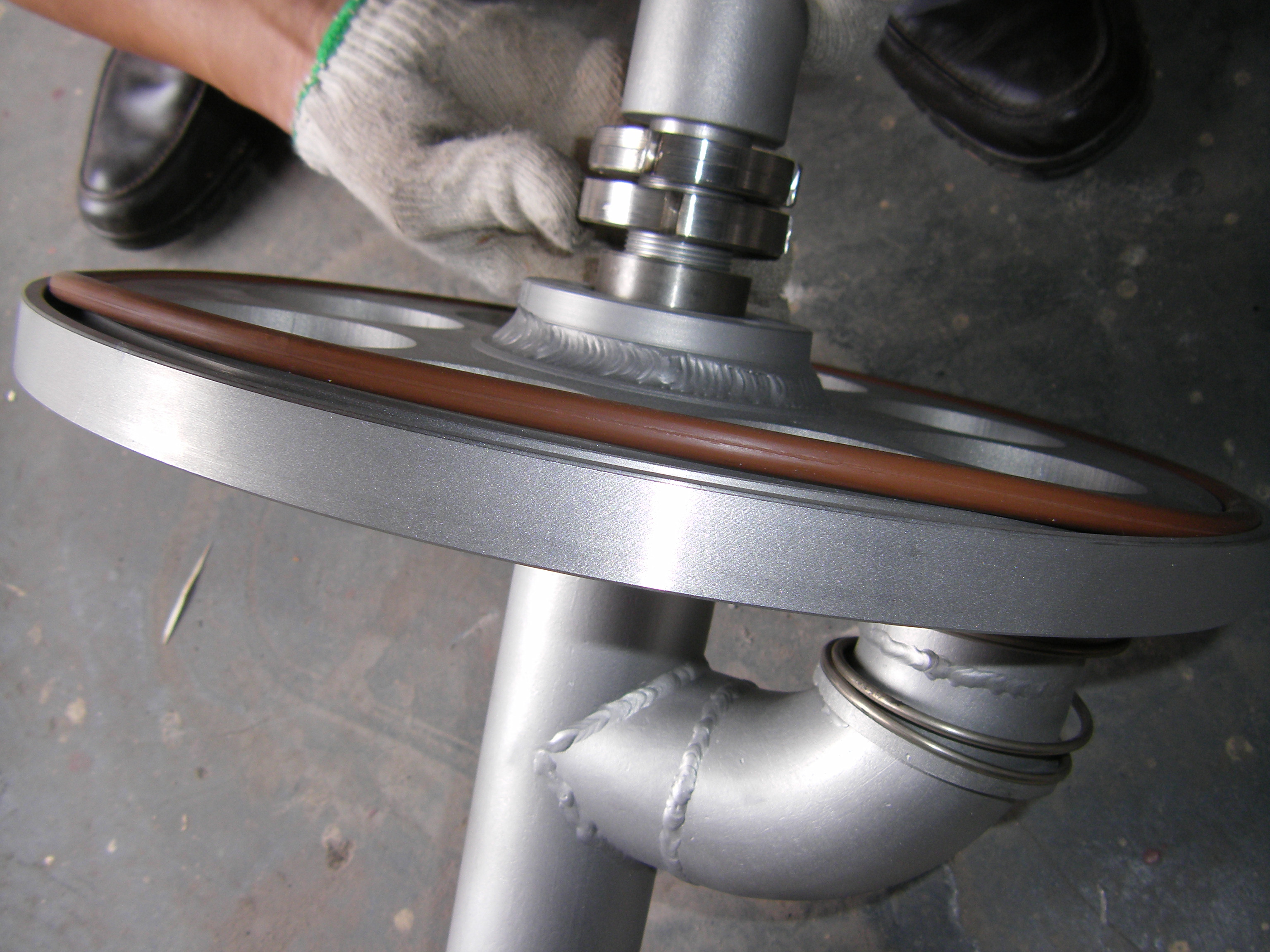

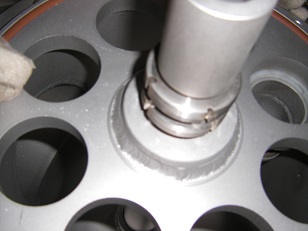

定位功能：减速电机驱动转轴上安装有定位盘及清洗转臂，定位盘上的每个定位孔分布与每根滤元完全对应，清洗转臂与其中一个孔定位对应，定位孔到达定位传感器感应通道时，定位传感器输出信号使电机停止转动，清洗转臂已对准一支滤元，反冲洗阀打开数秒后关闭，清洗完成，电机继续运转，下一个定位孔再次将定位传感器导通，电机停止后清洗下一支滤元。

反冲洗过滤器参数

反冲洗过滤器厂家：

目前市场是反冲洗过滤器众多，国际品牌与国内品牌繁杂，相比较于国外品牌，国外品牌始终比较专注，国外厂家可能只做反冲洗过滤器

反冲洗过滤器做精，做强，而国内品牌的反冲洗过滤器，他们不仅做反冲洗过滤器而且做许多其他形式的过滤器，这样反而做的不够精细，不够专注

以目前反冲洗过滤器为例；主要以欧洲德国最为先进，同时也是大力推广发展反冲洗过滤器的国家

德国反冲洗过滤器主要以德国BOLL,德国贺德克为主，两家公司产品各有特色

如BOLL的氨气爆破反冲滤网方案，贺德克的锥形滤芯方案，目前国内的反冲洗过滤器主要以仿制借鉴这两家过滤器为主

实际上如果滤芯选用进口的楔形网滤芯，同等过滤流量下，国产全自动反冲洗过滤器在质量上是可以媲美国外品牌的

由于国产滤芯存在较大的误差以及不一致性容易导致过滤效率的打折扣，比如进口滤芯精度误差可控制在0.003mm左右也就是3um左右

而我国产滤芯误差可能在0.01-0.015m即使10um，精度差距水平较大，此水平还是目前国内先进水平的滤芯
