侧进底出单袋式过滤器

过滤器外壳是侧面入口，尺寸为01（4英寸袋）和02（双4英寸袋）尺寸。 最大流速分别为6 m 3 / h和12 m 3 / h。主体材料是SUS 304，并且连接是壳体侧的吸入侧（N1）和底部的排出侧（N2）上的11 /2B PT内螺纹。
用于排气阀的1 / 4B PT连接到盖子上，压力表的1 / 4B PT插座连接到壳体侧。
该外壳是管道支撑的基础，节省空间。
最大工作压力为1.6 MPa / 160℃（2.1 MPa / 30℃），盖子铰接，摆动螺栓·眼螺母开/关型。
不需要任何特殊的工具来打开和关闭。 它配有一个O形圈和一个袋固定环，用于牢固地固定和密封袋子。

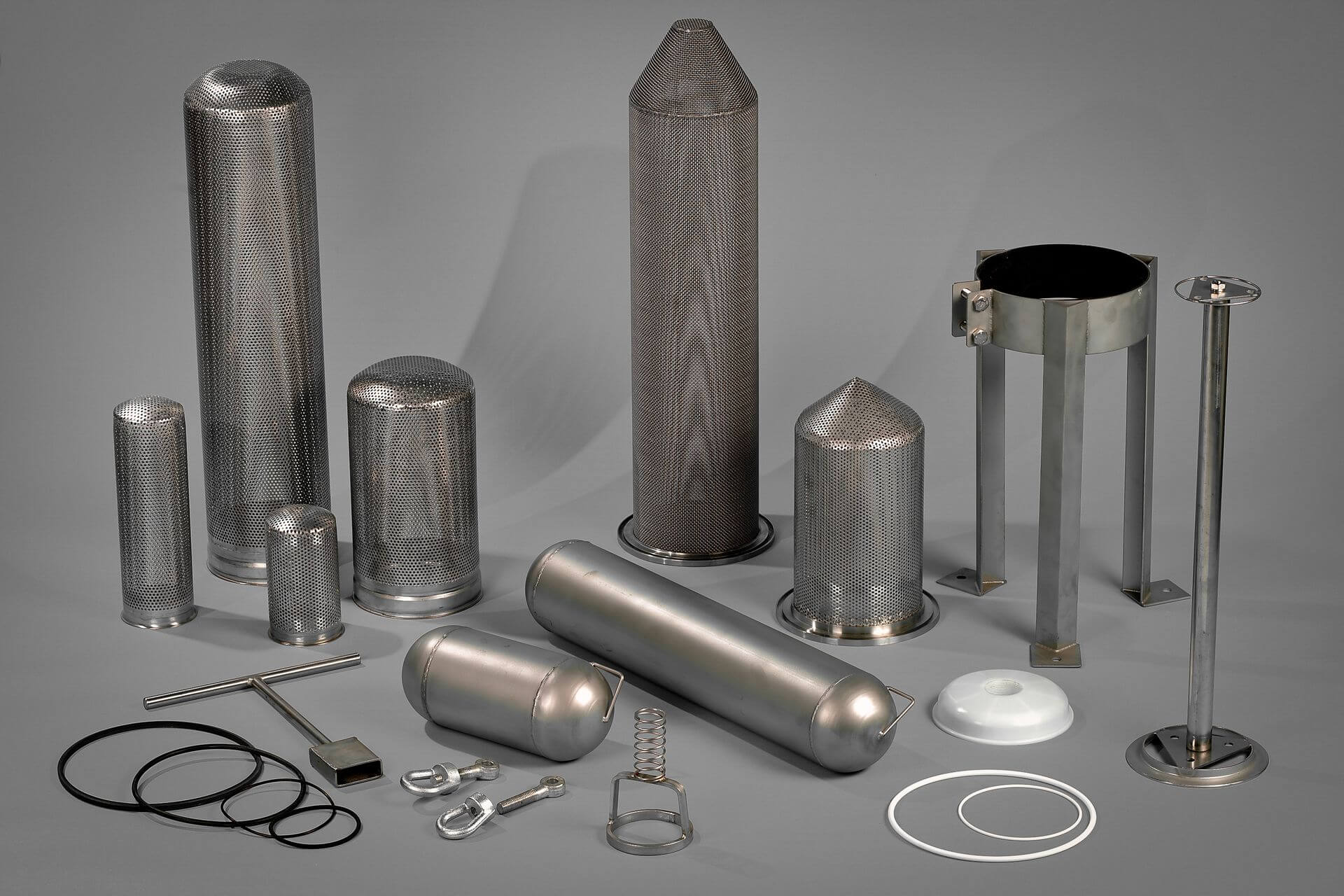

几种不同的单袋式过滤器结构：
1袋式过滤器滤网结构示意

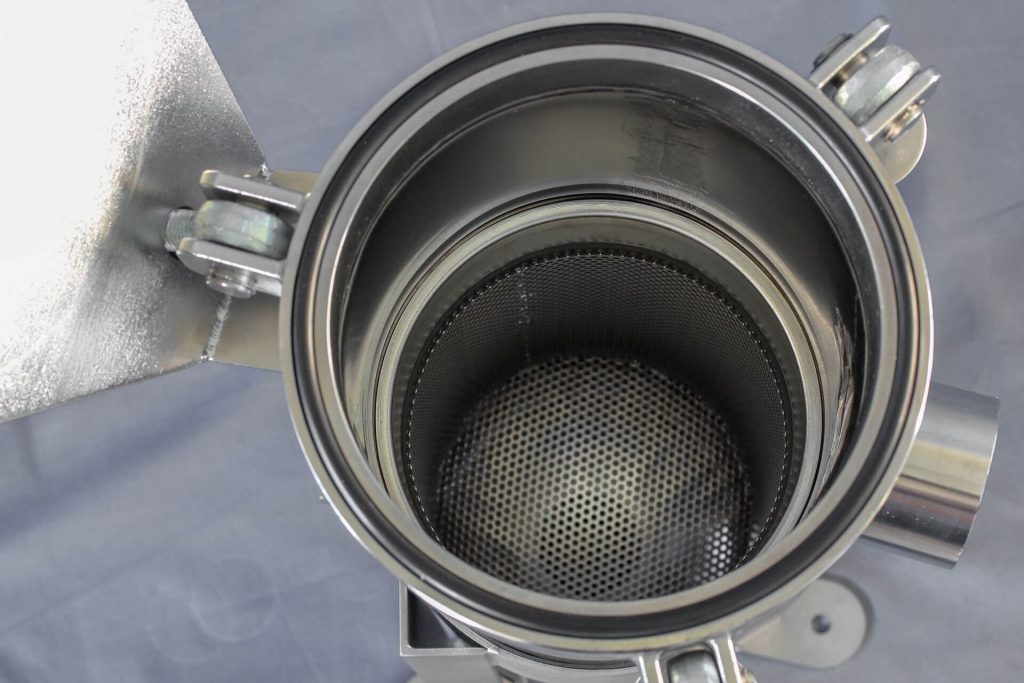

2 2号，1号袋式过滤器支撑网结构示意
3 与伊顿，FSI标准相同的支撑滤网结构，遵循国际标准设计
3 高强度的支撑结构，标准1.2mm厚度
4,锥形滤网结构，圆弧内置袋式结构
5 可定做袋式筒体，

液体从过滤器进口流入滤袋，大于过滤孔径的杂质颗粒被拦截于滤材的内表面或中间，液体自内向外透过滤袋在出口汇聚流出
当滤袋上的杂质积聚形成滤饼并使压差达到0.05-0.1MPa时，更换堵塞的滤袋后，然后可继续工作。
技术特点及优势一体化的铸件压盖，盖板无焊缝街头2.液体直接从滤袋上方进去，有效避免侧漏3．过滤器壳体采用无缝钢管制作，整个过滤器只有一条焊缝4,三道密封设计，确保无泄漏
