刷式自清洗过滤器比较

网式过滤器自清洗方式，根据清污方式的不  同，自清洗过滤器分为以下几种：吸污式自清洗过滤器、刷式自清洗过滤器，转臂  式自清洗过滤器和刮盘式自清洗过滤器，以上四种自清洗方式的组合也可能应用在  一个过滤器中，国内外常见自清洗过滤器清洗方式和清洗动力汇总如表12所示。  在表1-2中，一个过滤器中，清洁元件与运动方式可能是表中的单一形式或组合形  式；对于吸盘、刮盘式的清洁元件，其运动方式为轴线上下运动。盘片式、纤维式  滤芯的过滤器属于反冲洗式的过滤器。
国外对自清洗过滤器的研究起步比较早。目前以色列( Amiad、 Arkal和Fil  t公司)、美国( Orival、 Automatic filters、 Schroeder和 RPA Process Technologies公司)有很多公司研制生产了各种类型的自清洗过滤器。 Sinan提出了种自动反冲洗过滤器， Hermene76研究了一种自清洗连续过滤系统。  国内对自清洗过滤器研究相对比较滞后，起初由于技术落后，只是引进国外发  达国家生产的自清洗过滤器产品，但是由于应用环境和标准存在差异，引进的产品  在工作性能上不稳定，并且出现故障的情况比较多，严重时甚至无法正常使用。现  阶段，为了解决上述问题，國内正着力于研究更适合我国国情和能够适应我国应用环境的新型自动清洗过滤器，并对传统过滤器进行了改进和对其他领域应用过滤器进行了改造。从目前的研究成果来看，研制一种可靠性好，运行成本低的自清洗过滤器是非常迫切的，也是自清洗过滤器今后的发展方向。  (1)吸污式自清洗过滤器吸污式自清洗网式过滤器的自清洗是通过吸污  嘴来实现的。吸污嘴与排污管连通，自清洗时，排污阀打开，使得吸污嘴与大气相连通，在吸污嘴的两侧产生很大的压差使吸污嘴产生强劲吸力，因此吸污式自清洗网式过滤器自清洗耗水量小且清洗效果好。由于吸污嘴不与滤网直接接触，吸污式  自清洗网式过滤器能够有效地保护滤网，具有耐久的特点，同时自清洗机构具有结构简单、运行可靠的优点。吸污式自清洗过滤器如图11所示
自清洗时，污水从过滤器进口进入，然后从里向外通过滤网，比网孔大的杂质  被拦截下来并积累在滤网的内表面形成滤饼，这些滤饼同时能够捕捉水中的一些更  细小的杂质。自清洗过程：压差开关持续地检测滤网内外的压差，当达到预设值时  将传递信号到控制箱启动清洗循环；过滤器的清洗机构是作螺旋式上下运动的吸污  13

器，它是空心结构，在它的轴线上按一定距离垂直均匀分布着若干个吸污管、吸  器与一个排污阀相通，在排污阀打开时，过滤器内部水压与外部大气之间形成  差使吸污管产生强劲吸力，水流从滤网外向内反向高速流动将杂质冲下来，杂别  入吸污器通过排污阀排出；吸污器由一个连有丝杆装置的双向电机驱动，按照圆  的转速作螺旋式的运动，这样多个吸嘴就能吸遍整个滤网内表面，这个过程大约  要半分钟；在整个反清洗过程中，系统不断流，过滤器的整个运行由程序控制器  (PIC)来控制完成。  吸污式过滤器根据驱动方式又分为两种：水力驱动和电机驱动。水力驱动的  滤器反冲洗水经过液压马达时带动污物收集器转动，具有结构简单、无需额外耗的优点。  吸污式自清洗过滤器具有如下特点：高效率，体积紧凑；机械结构可靠；最小  的冲洗流速要求，滤网压力低时仍能保持清洗效果；自清洗过程所需水量少，并且不引起下游流体供应的断流

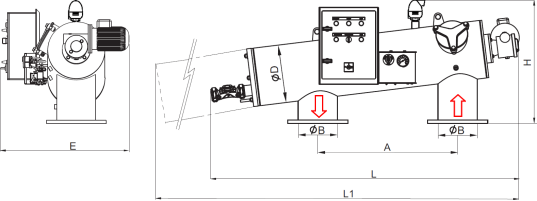

(2)刷(刮)式自清洗过滤器刷(刮)式自清洗过滤器通过清污刷或者刮刀与过滤网的物理接触来将过滤网上的污物清掉，再由排污系统排出，刷(刮)式自清洗过滤器如图1-2所示。刷(刮)式自清洗过滤器对过滤网的强度、刚度以及耐久性要求比较高，同时与吸污式过滤器相比，排污流量大，但刷(刮)式自清洗过滤器对清洗顽固的污垢效果好，具有较好的适应性。
根据排污系统的运行方式，刷(刮)式自清洗过滤器可以分为周向式与轴向式。周向式通过清污刷或者刮刀作定轴转动，从而完成对整个过滤器的清洗；轴向式通过清污机构在轴的带动下沿轴向运动，清除过滤网上的污物，具有代表性的有盘式自清洗过滤器等。刷(刮)式过滤器自清洗时，系统也不断流，相比吸污式图1-2刷(刮)式自清洗过滤器
所耗工艺流体较多，对下游流体流量影响较大。  当过滤器滤网两侧压差达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器端盖上的排污阀；电机带动滤网内的不锈钢刷  转动，被滤网所捕捉的杂质被钢刷刷下并从排污阀排出。整个清洗过程耗时约20s,清洗时系统不断流，过滤器的整个运行过程由随机配备的一个控制箱来控制
(3)刮盘式自清洗过滤器刮盘式自清洗过滤器(图13)不仅可应用于低黏度的含固液体分离，还可以用于高黏度的含固液体分离。工作过程如下：过滤，需过滤流体被压人过滤器内腔，流体自内而外穿过滤芯，大于过滤元件缝隙的杂质被滞留在滤网的内表面，澄清流体穿过缝隙由出液口排出；自清洗，一个带有弹簧的清洗圆盘，依靠在滤芯内部上下运动来清除聚集在滤网内表面的滤渣；在清洗圆盘下行过程中，任何残留的滤渣都被驱至集渣室，从而很容易被彻底清除；在清洗圆盘上行过程中，滤渣从滤网表面被去除；系统工艺流体(带压)驱滤渣穿过清洗圆盘至集渣室。
其形式主要分两种。①周向刮式。即长条状的刮刀(或刷子),围绕滤网轴线  周向旋转来清除滤网内侧污物。自清洗时，排污阀打开，由电机带动刮刀转动，杂  质被刷下并从排污阀排出。②轴向刮式。即圆盘状的刮盘，依靠在圆柱滤网内上下  运动来清除污物。自清洗时，由汽缸驱动的刮盘，在滤网内部上下运动刮掉聚集在  滤网内表面的滤渣，并驱至下部的集渣室。通常在自清洗时，排污阀开启，滤渣很  容易的被冲洗排放掉。该种过滤器由于刮力强大，在配备专用的滤网后，可用于黏  性流体的过滤。对于剧毒、易燃、易爆的危险液体过滤，近来开发出了无密封的磁力驱动过滤器。
