自清洗过滤器在双膜法再生水厂的应用

中国是世界上严重缺水的大城市之一，近年来随着中国各地经济技术开发区的飞速  发展，区内工业企业数量迅猛增长，工业企业用水量逐年上升。  尽管开发区已有建成的污水处理厂，但水污染环境形势依然严峻，当前开发区  用水量增长与水资源短缺、水环境污染的矛盾日益突出，这也必将成为制约开发区  水资源可持续利用和经济可持续发展的重要障碍，因此利用再生水防治水体环境污  染、缓解水的供需矛盾能够起到积极的作用
二、再生水处理工艺流程

1.工艺流程的确定
日前国内再生水生产多采用混凝沉淀过滤消毒或者机械搅拌澄清过滤消毒等常规生产工艺，此类工艺生产的再生水仅能满足市政杂用或景观用水水质要求，而对水中总硬度、总碱度、细菌病毒、铁、锰及各种盐类离子并无明显去除效果，不能满足电子类工业生产线用水要求。针对常规生产工艺的不足，目前国内外常采用膜法处理工艺生产高品质再生水，其产品水具有浊度低、细菌病毒含量小、  含盐量低、电导率低等特点，可为电子类工业生产线提供良好的生产水源。所以综  合以上各种因素，结合国内外成功的运行实例和开发区自身的环境情况，根据开发  区再生水大部分会用于开发区内的电子类工业企业，该次北京经济技术开发区再生

38·现代膜技术运行工程案例
水工程采用微滤(MF)+反渗透(RO)的膜过滤技术进行再生水处理，出厂水为  高品质再生水，产水量为20000t/d
2.工艺流程的说明
再生水厂主体生产工艺采用微滤+反渗透，即MF( microfiltration)+RO  ( reverse osmosIs)组合工艺，并根据实际需要设置合理的配套单元，如预处理、杀  菌、化学清洗系统等(图5-18)。

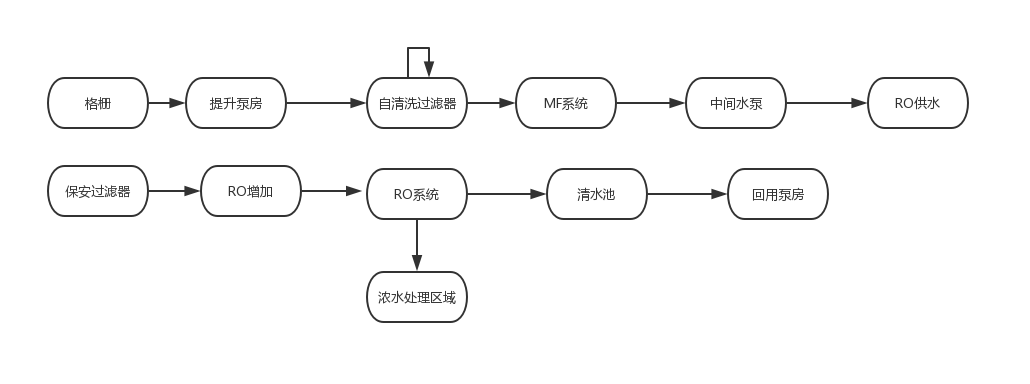

图5-18再生水生产工艺流程示意图
经济技术开发区污水处理厂二级出水通过进水管线引入格栅间，经提升水泵提升并添加抑菌剂后进人自清洗过滤器进行过滤，自清洗过滤器出水进入MF系统，MF系统出水进入中间水池，并添加非氧化性抑菌剂、阻垢剂、还原剂后，经RO供水泵加压进入保安过滤器，过滤器出水再经RO高压泵加压后进人RO系统，处理出水进入清水池，在进入清水池前采用加氯消毒，以保证管网内余氯要求，最后通过回用水泵房加压送入厂区外配套再生水管网向用户供水。再生水生产过程中产生的浓水、反冲洗排水及化学清洗废液排至浓水处理区域进行处理。
三、实现了区域内水资源的循环利用
通过区域内水资源的循环利用，必将使开发区水资源可持续利用和经济得到可  持续发展；国内首个以微电子行业为主要用户的再生水厂—北京经济技术开发区  再生水厂一期工程竣工通水，标志着开发区利用再生水防治水体环境污染、缓解水  的供需矛盾能够起到很大的作用。现北京经济技术投资开发总公司与中芯国际集成  电路制造(北京)有限公司等4家区内企业共同签署再生水供水合同。再生水厂采  用双膜法“微滤十反渗透”,即“MF十RO”组合脱盐工艺，深度处理后使出水水  质达到高品质再生水设计水质标准。高品质工业用再生水项目应用开发区污水处理  厂的二级出水作为水源，实现了区域内水资源的循环利用

大流量的自清洗过滤器有效保证的水体预处理效果，大大减少了膜端水处理的压力
