伯努利角通过滤器介绍

角通滤器是一种简单的在线过滤器，用于从工艺液体中去除混合的有机和较重的固体。 轴向边缘过滤器配有开槽管（楔形网）或其他选定的元件。 这些元件的总入口表面小于标称管道直径，因此会增加过滤器中的速度。 由于速度的增加，污垢，固体和有机物将向前移动并收集在集成的收集室中。 根据伯努利定律，水从内到外在滤芯长度的最后部分离开滤芯。 增大的速度在过滤器元件处减小，并且水在常压下通过出口流出。 固体堆积在收集室中，在收集室中压差增加。 收集室由压差控制器控制。 在预设值时，冲洗周期将再生。操作原理：运作方式
过滤器配有开槽网（楔形线网）。 这些滤筒的总入口表面小于标称管道直径，因此增加了过滤器流体的速度。 由于速度增加，污垢，固体和有机物向前移动并收集在收集室中。 根据伯努利定律，水在滤芯长度的最后部分从内向外从滤芯中逸出。 较高的进水速度在滤芯末端降低，水在常压下流出。 固体将积聚在收集室中，在收集室中压差增加。 收集室和冲洗阀通过径向管和压力差控制装置互连。 测量压差。 达到预设值时，冲洗周期将通过控制器激活。最佳过滤器尺寸
过滤器的尺寸由流量决定，与过滤器的精度无关。 过滤器的精度通常在250 µ至1 mm之间。 确定过滤器尺寸时，请确保最小吞流量量至少为标称流量的50％。 不得超过技术数据中指示的流量。 过滤水平可能更高。 角通过滤器不需要基础。 它是法兰安装在主管系统中的，无需任何额外的支撑。 过滤器可以安装在水平或垂直位置，流量始终向下。 必须提供主进水口和出水口的截止阀。 应安装一条旁通管路，以在过滤器停止运转时保持流量。 冲洗水管线必须有一定的倾斜度，并且要流入冲洗阀紧下游的开放通道。 必须避免在冲洗水管线中安装立管，异径管或弯头。 轴向边缘过滤器就可以安装了，但法兰（要用螺钉固定到过滤器上）以及过滤器和电气控制面板之间的接线除外。 完成这些步骤后，可以将过滤器设置为运行状态。优点：易于安装
与法兰串联安装
压力损失小
无电驱动
有限的维护。
自动冲洗
任何安装位置
高固体浓度是可能的
没有活动部件

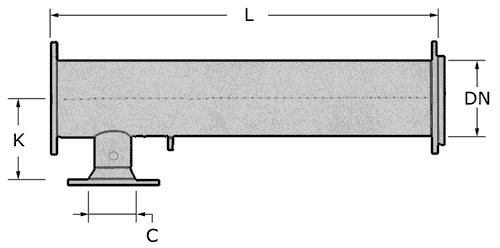

轴向边缘过滤器部分
应用领域
冷却水系统和进水系统
流程流中的（预）过滤器
废水净化

–与20ºC的水和300滤芯有关的容量
–根据要求提供其他尺寸和更高容量
