篮式过滤器

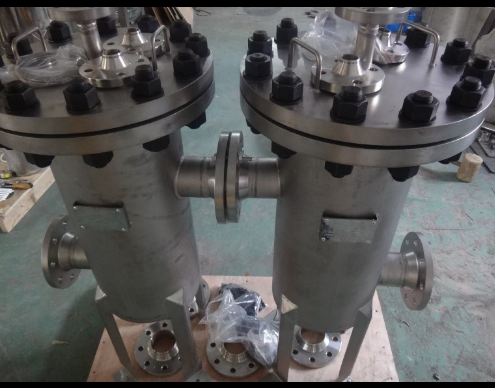

高压篮式过滤器

篮式过滤器,采用金属滤篮作为过滤元件，常用精度50微米-8000微米，可清洗后重复使用，使用成本低，既可以过滤大颗粒杂质，也可以保护关键设备如泵、喷嘴、换热器、阀门等，显著延长其使用寿命，提高运行效益，避免高昂的系统停机风险。LS过滤器可安ST-L复合滤网型滤篮或ST-L冲孔型滤篮，坚固耐用，可靠性高。篮式过滤器进出口尺寸1”～48”，标准压力级别有0.6和1.0MPa，更高压力可定制。
　　篮式过滤器细分为5个子系列：ST-S系列，单篮结构，快开上盖设计，适用多数场合，提供灵活的进出管口布局设计；ST-LF系列，单篮结构，法兰式密封，对穿式螺栓螺母紧固，适合高压场合。SFM系列，多篮结构，快开上盖设计，适用超大流量场合，结构紧凑，过滤面积大，更换清洗滤篮轻便，提供灵活的进出管口布局设计；ST-S系列，多篮结构，法兰式密封，对穿式螺栓螺母紧固，适合高压场合；ST-L系列，单篮结构，进出口位于同一水平中心线，减少弯管。

篮式过滤器结构示意图：

1，筒体，2法兰下压盖 3，垫圈密封 4，螺母 5法兰上上压盖 6，滤网 7.排污口，10支撑 8,9 摇臂

1、过滤器制造及验收按照行业标准：HG21637-1991“化工管道过滤器”。

2、篮式过滤器制造及验收参照行业标准：HG21637-1991“化工管道过滤器”。

3、过滤器全部采用法兰连接，连接法兰除特殊注明外，采用行业标准HG/T20592-2009，即欧洲体系B系列，密封面RF。

4、过滤器需附带铭牌

典型适用行业及流体
■ 适用行业：精细化工、水处理系统、造纸、汽车工业、石油化工、
机械加工、涂料等。
■ 适用液体类型：适用性极广，各种含微量杂质的液体。
■ 主要过滤作用：去除大颗粒，净化流体，保护关键设备
■ 过滤类型：大颗粒过滤，采用可重复型滤材，人工定期清洗

主要规格参数
■ 子系列：ST-S/ST-F/ST-M/ST-V/ST-Z
■ 可选滤篮：ST-LF复合型滤篮,ST-C冲孔型滤篮
■ 可选精度(μm)：50-8000
■ 单机滤篮数量：1-24
■ 单机过滤面积（m2）：0.05-33
■ 壳体材质：304,316L,CS
■ 适用粘度(cp)：1-30000
■ 设计压力(MPa)：0.6,1.0

滤篮形式：

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。
安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）
仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

材质;ss304.ss316，双相钢
耐压：1-30MPA
表面处理：外表面喷钢丸
非标与标准可定制
原理：属于表面过滤。区别与深层过滤机制，一般采用金属网拦截，金属网类型可分为，楔形网，编织网，冲孔网，激光冲孔网，烧结网
利用压力过滤原理，利用泵或者管道的给压，介质通过滤网，大于滤网孔径的杂质被拦截，小于孔径的有用介质通过
应用范围：通常适用与少量杂质的应用场合，一般用来保护机械设备，如压缩机，机械密封水泵，一起其他贵重设备
按照进出口类型可分为：高进低处，底部底处，侧进底出
篮式过滤器 SRB I 型（原SN1 型）
