旋流分离器,旋液分离器

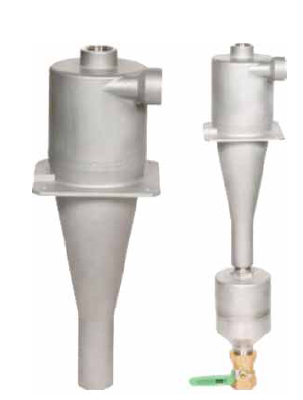

锥形旋流分离器 |

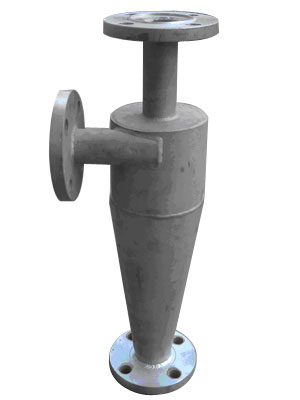

| 筒状形固液分离器 |
|
| |
|
原理: |
旋流器适用于含固体颗粒渣(矿)浆液的颗粒分级,浆液浓缩脱水,液固粗分离以及工业用水除砂,废水处理等工艺系统,特别在显像管玻壳(或平板玻璃)研磨料浆系统中的研磨料分级工序,是必不可少的关键设备,也适用于冶金矿山的选矿厂,三废处理,工业用水净化等工业部门。
浆液通过水压力从旋流器内壁外侧切向进入,在离心力的作用下,粗粒(重)度的固体颗粒旋转向下,定量或不定量地从下部排渣口流出,而细粒(轻)度的固体颗粒(或清液)从溢流管内向上流出。可按实际要求组合调节进液口和排渣口的过流面积,满足不同工艺要求(分级、浓缩、澄清或分离等)。
水力旋流器是由旋流段、锥型收集段、溢流管和排出调节段等部件组成,为适应抗颗粒磨损和操作维修方便,采用金属外壳和耐磨橡胶衬里件组合而成。该旋流器既可单体使用,也可串联(或并联)安装在系统中,以获得不同的工艺效果。
性能特点
1、旋流器结构简单、成本低、安装方便、工作可靠、效率高;
2、操作温度不受限制,易于实现自动化,并联可增加处理能力,串联可提高出水质量;
3、没有运动部件,机械设计合理巧妙;
4、旋流器具有分散、洗涤作用,易于清洗、连续操作、无污染;
5、适应性好,不仅能去除水中大部份泥沙等重物,且能去除水中腐殖质、木屑、树叶等轻软杂物。
旋流分离器:缺点
1, 入口处容易磨损,入口面积越小,磨损摩檫力越大,入口越容易磨损
2,入口采用切线方向进入,有效增加颗粒的旋转半径,减少颗粒对管壁的磨损
3,粒径对管壁的磨损主要取决于粒径颗粒的大小
4,磨损程度与液体流速的2.52次平方成正比例关系,因此料液的供给压力一般推荐在0.2Mpa
旋流分离器的应用:
由于旋流分离主要依靠固液混合物的两相混合流密度差在离心力的作用下,进行固液分离,因此
对于液体中含有的纤维分离效果应用不是很好

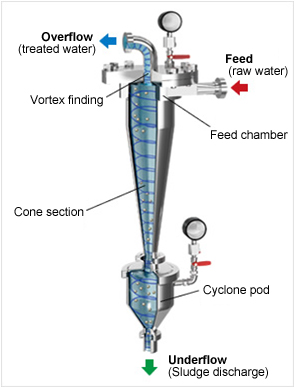

旋流分离器原理:
旋流分离器用途:
工业领域 | 应用范围 |
石 油(油田) | 1.采出液脱气;
2.采出液除砂;
3.原油脱水;5.采出水除油;
6.洗井水除油;
7.油污泥处理。 |
天然气(气田) | 1.天然气除砂;2.天然气脱液。 |
石 化 | 1.含油废水的去油:酸性水除油、焦化车间冲焦水除油除粉;
2.油品的脱水;
3.液化气脱胺;
4.干气脱胺;
5.去砂、去渣;
6.脱气、脱硫 ;
7.裂化油中催化剂的回收 ;8.聚合物洗涤 ;
9.颜料生产中的粒度分级 ; 10.热交换系统中去除固体; 11.水中去酚;
12.结晶回收;
13.塑料粒子脱末; |
