吸吮式自清洗过滤器

广泛应用于船舶与工业

连续过滤无需更换滤芯，支持连续生产 低反冲流量，低介质损耗，高效的反冲洗效率

反冲洗吸嘴直接贴在滤芯表面，保证冲洗效果 环保与经济的设计理念

成熟与坚固的设计原理 紧凑型设计

吸吮反冲洗过滤器 过滤精度由2 到1000 µm ，

其他精度根据需求 易维护

可用外部介质反冲洗, 额定压力达 16 bar (232 psi)

连接尺寸: DN 65 到 DN 200, 铸造，不锈钢

工作原理

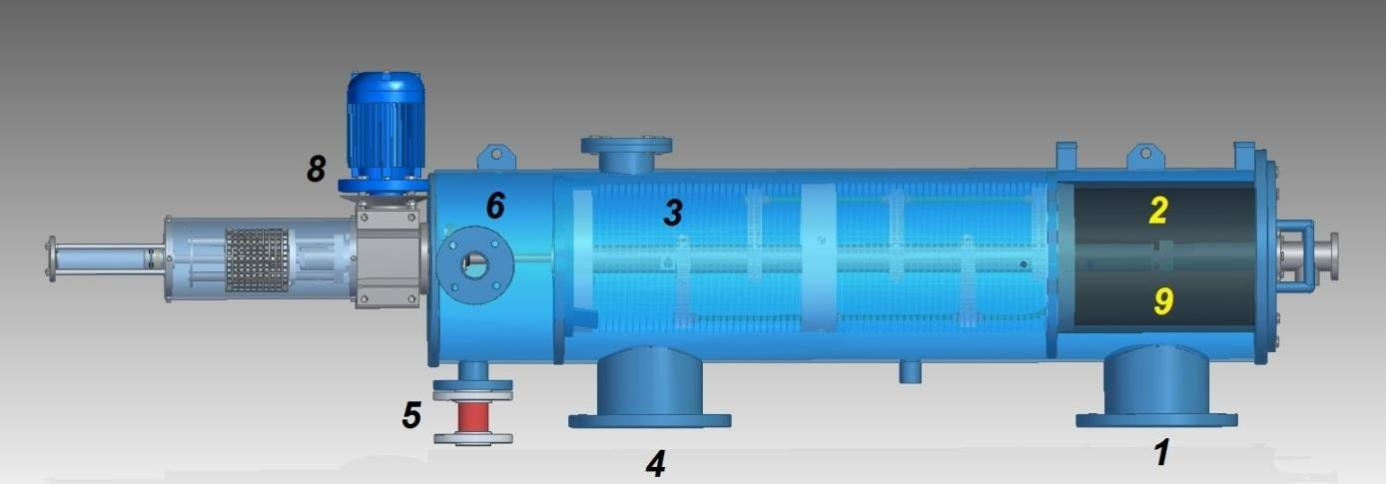

在入口（1）处，水流经粗滤网（2），大颗粒在粗滤网（2）处停止流动。在高污垢负荷下，粗滤器是自动的

细颗粒被截留在细滤网（3）上，过滤后的水流向出口（4）

在恒定冲洗模式下，排放室（6）通过阀门（5）持续向大气开放，阀门（5）持续排放少量含杂质液体

这迫使连续的反冲洗流从细筛网通过反冲洗喷嘴

收集管和排放室排出。增压泵（未显示）将过滤后的水输送至集水管的空心轴，并进入喷嘴（9），喷射到滤网上

反冲洗和喷射式stre结合创造了高效的清洁效果

确保屏幕两侧100%清洁。电动马达（8）旋转集气管和喷嘴，同时液压活塞将其前后移动。再加上旋转效果，

这确保了反冲洗射流扫掠并覆盖整个屏幕区域。在时间触发模式下，反冲洗机构以触发间隔运行。

过滤精度：5,10, 25, 50, 75,100, 120,150, 200, 300, 500um

材质：标准316L不锈钢。筛网与不锈钢穿孔板融合在一起，

以实现最大的耐用性(大多数竞争产品都将筛网粘合到PVC塑 料框架上)

去除颗粒：高于过滤度的98-100%的颗粒去除

效率流量：采用烧结网，可最大化每平方英寸筛网面积的流量
