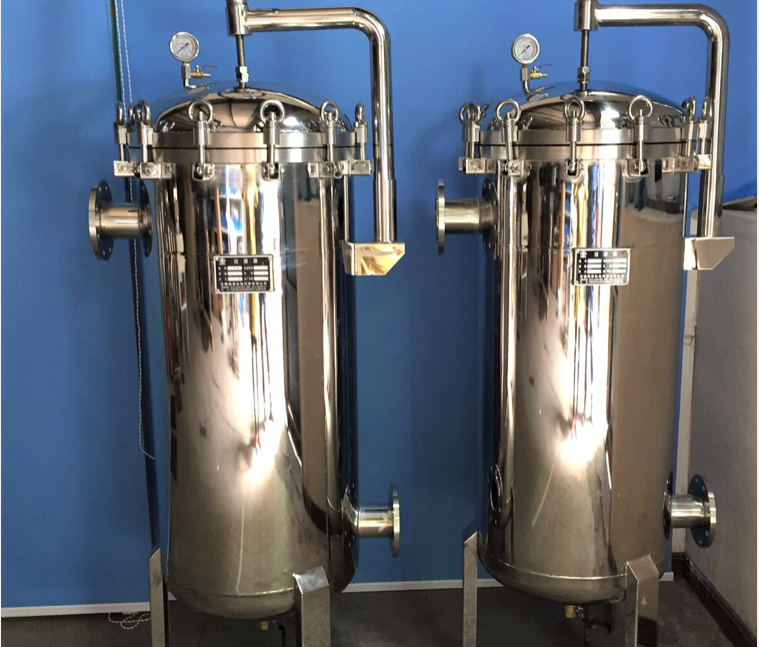

多芯式过滤器

大流量高精度高容污应用场合而设计，提供卧式与立式两种设计，具有流量大，结构紧凑，更换方便的特点。
CH系列，食品级设计，无卫生死角，可完全拆开清洗，内表面食品级抛光，适合食品饮料行业。



芯式过滤器：规格可从1芯到120芯，滤芯长度：10 ，20 30  40”
芯式过滤器接口：双开口滤芯（DOE），也适合安装单开口222，226滤芯
滤器：可选抱箍快开，辅助摇臂快开f封头形式，吊环平板盖形式
可选多种材质制造：SS304，SS316
进出口：可选
密封件材质：丁晴橡胶、三元乙丙橡胶（标准）、氟橡胶、聚四氟乙烯等可供选择
表面处理：喷砂、机械抛光、电抛光可供选择，可做食品级，卫生级处理

表面防腐材料可选

滤芯过滤器原理结构示意

1，滤芯过滤器结构原理示意
2，介质从底部进入，底部的卡槽与滤芯底部形成密封，滤芯的接口与卡槽是完全密封结构，液体从外向内通过滤芯
3，出口设置在过滤器外，过滤完的介质不会与未过滤介质接触
4，滤芯过滤器结构简单，操作方便，可过滤多种介质

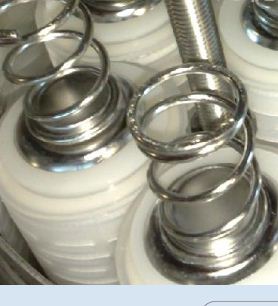

                                                                 芯式过滤器上部结构示意

1，芯式过滤器上部压盖示意图
2，弹簧压紧，弹簧与盖板之间贴合，形成弹性压盖装置
3，导杆支撑滤芯

进/出口 ：法兰连接，卡箍链接

压力 ：最大150 psi（10 bar），1.6MPA
温度 :标准滤芯温度高达（60˚C），折叠滤芯*高达200°F（93˚C）与250°F（121˚C）高温滤芯。
注意：滤芯寿命随温度上升，寿命变短

流量范围：1-3000m3/h

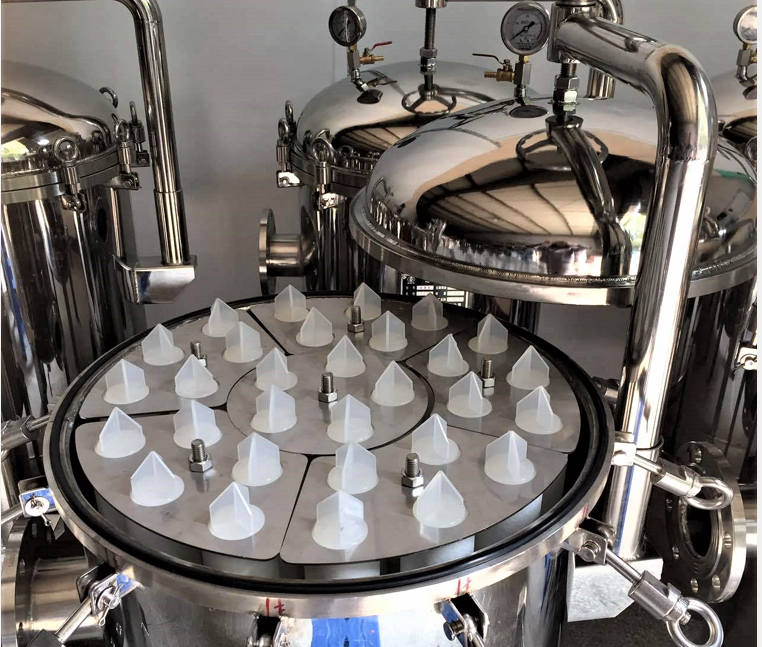

保安过滤器，滤芯底板结构
滤芯接口与底板卡槽完全接触，滤芯内圈与卡槽完全锁紧，形成密封结构

上部弹簧压紧，滤芯，顶部盖板锁紧

卫生双回螺栓封闭不锈钢过滤器旨在满足您的关键处理需求。过滤器通常用于制药，食品和饮料和高纯度化学品。过滤器是理想的，只使用优质316L不锈钢。

外壳采用222,226 O 型密封环。一整套15至75芯的外壳，尺寸为20至40英寸，可满足您的关键应用需求。外壳的设计提供了双重螺栓闭合的正密封。允许您在上游和下游位置上轻松完全拆卸和清洁外壳。

可提供定制选项，包括：手柄，吊装吊顶，上游和下游排水沟以及入口/出口连接尺寸的选择。

制造材料：316L不锈钢

封头：316L不锈钢

中心柱用密封板：316L SS

排气：316L不锈钢

O型圈：硅胶，EPDM，氟橡胶

连接：进/出口：螺纹，法兰

排气/排水：1 1/2“或1/2”螺纹

内表面：室内20ra，

外表面 :  32ra

运行条件

最大工作压力：1.0 Mpa（145 psi）最高工作温度：110℃

大流量滤芯过滤器

大流量滤芯过滤器结构

1  大流量滤芯过滤器内部结构
2  式大流量滤芯过滤器结构
3  SS304，SS316，其他衬氟，特钢材质
