电池浆料动态刮板过滤器

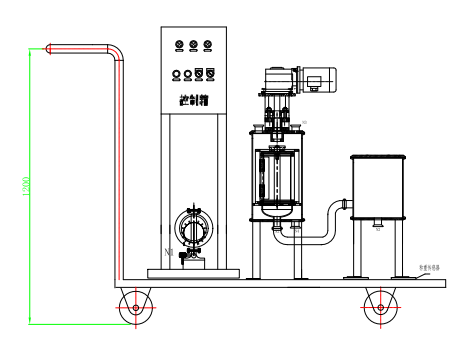

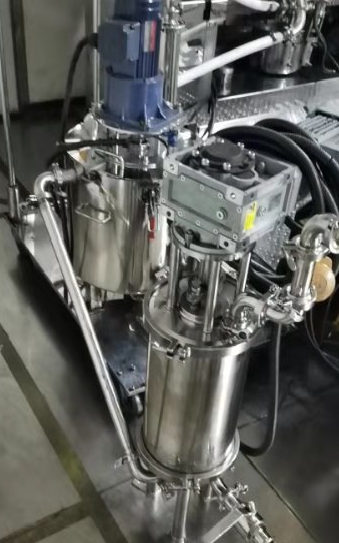

                                  动态刮板过滤器

在锂电池制造领域有许多复杂的过滤工况应用，包括正极，负极搅拌打浆集中后过滤，也包括正，负极涂布上料后过滤但是即使精细的制浆，精密的涂布无可避免的会出现浆料颗粒的现象，在锂电池浆料出现颗粒极大影响涂布面密度以及涂布划痕造成的废品率升高，电池浆料中为何会出现颗粒，即使过滤完之后锂电池浆料也会出现颗粒颗粒的出现其实是由于非牛顿浆料团聚现象产生，由于浆料内部压力受压不均造成颗粒脱水，局部受压的浆料受挤压脱水颗粒团聚产生，由于此力是时刻存在的，即使随时加真空搅拌，颗粒是随时产生的因此如何过滤浆料颗粒是锂电前道工艺中的重大问题，我公司在长期的实践中，自行设计的外刮刀过滤器可以有效的去除锂电池制造过程中的浆料颗粒（过滤器如下图）恒滤锂电池动态过滤器可有效的解决电池制造领域的正，负极浆料无法过滤的情况，或者浆料过滤速度慢等情况或者浆料沉淀

过滤目数：150目
滤芯规格：Ф121
滤芯制造商：进口
整机功率：100W     减速机产自台湾/无噪音/免维护
输出转速：12r/min
3组刮刀式：PTFE（四氟）刮刀+不锈钢弹簧
卡式，整机可拆卸，清洗方便
进出口管径、清洗口管径均为1英寸、共3个接入口（下2/上1）,配φ50.5卡盘
整机材质为316L不锈钢，无死角，美观漂亮，
进口高度550mm，出口高度200mm

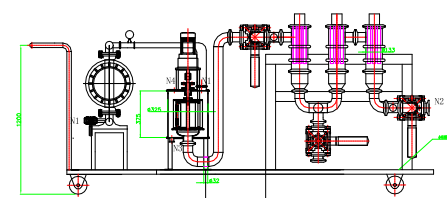

                           自控浆料动态刮板除铁过滤器

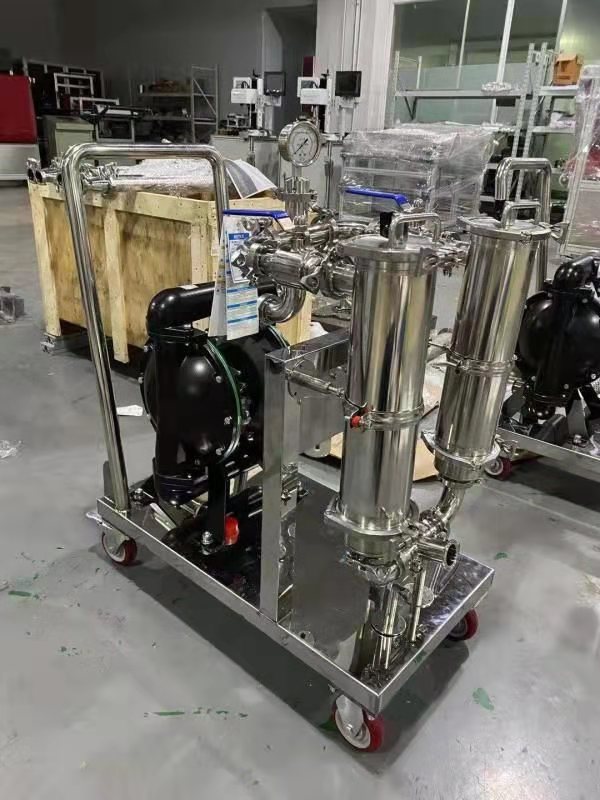

静态静态除铁过滤上料过滤系统隔膜泵一台（L325型）

　　● 泵体材质：316SST；
　　● 隔膜材质：聚四氟乙烯；
　　● 最大流量（水）：61-100 L/min ；
二、磁过滤桶2个：
　　磁棒7根/单桶，600cm2/单桶，磁棒规格Φ20×125，磁性强度10000GS/根；
三、网过滤桶1个：
　　不锈钢网状滤芯，面积800cm2/单桶，过滤目数：正极负极过滤目数由客户选择；
四、管路、底座及连接件：

　　底座1个带四个脚轮（其中2个万向）；?25x1.5米化工管1条；DN16化工管出料管3米；

五、控制系统（控制箱1个）：
　　● 涂布机料位控制光电传感器1个；
　　● 网状过滤器杂质含量控制电接点压力表1个；
　　● 杂质超量光电报警器1个；
　　● 远控/近控转换开关1个；
　　● 远程操作按钮盒1个（在涂布机头）
　　● 泵启动/停止按钮1套、电源指示灯1个、运行指示灯1个

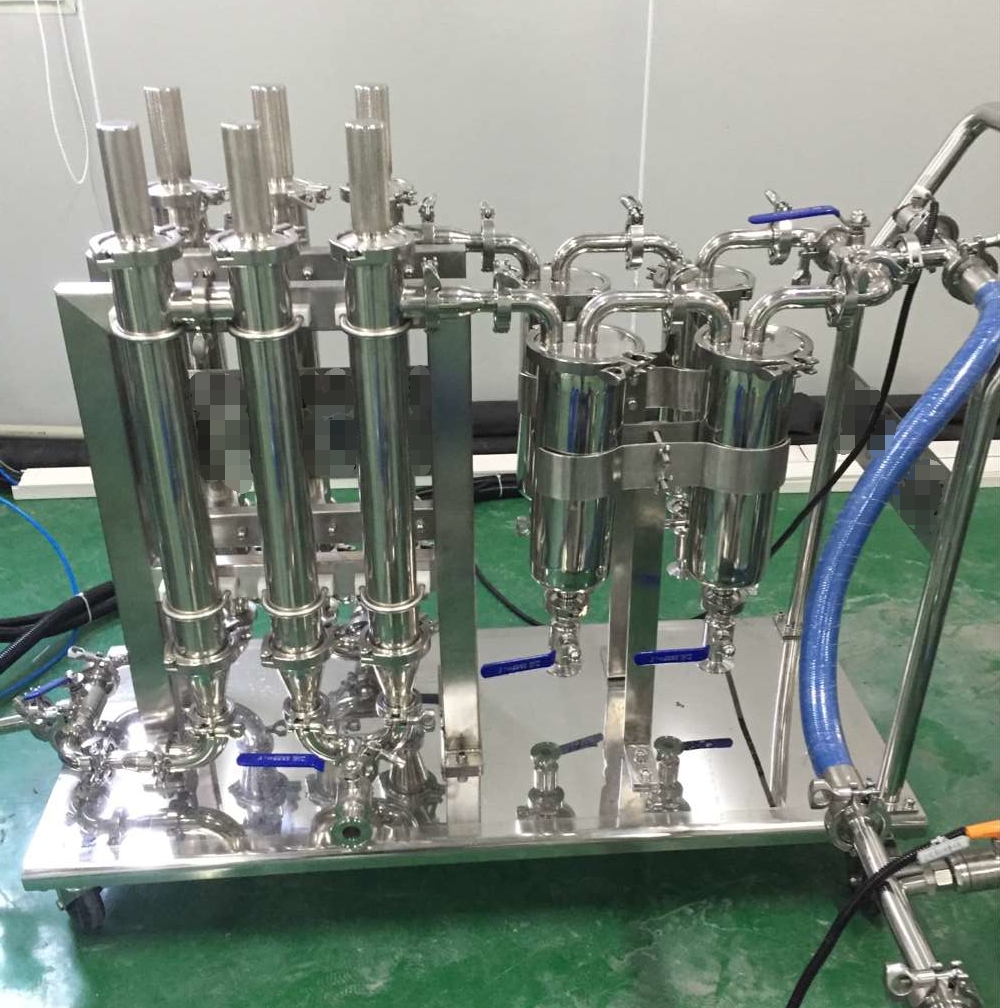

                                                                                                  静态切换输送过滤器

.4，双过滤通道配置（1套常用、1套备用），适用于浆料连续供料;两组过滤通道可自由切换；2. 用于浆料从中转罐到涂布机输送及液面控制（有除铁、过滤杂质功能）。

3.系统包含：隔膜泵 双通道磁铁过滤：磁棒，磁性强，高出同类产品约30%，超强寿命，10年磁力仅衰减1%。

双通道网过滤：正极采用100-150目过滤网，负极采用100-150目过滤网，并联使用，单网过滤面积≥3000cm2.采用自主设计的楔形网滤器中转罐连接的管路，能实现自动化控制。4. 双通道过滤器与控制器一体5. 出料方式：采用底部上进删除，杜绝材料浪费

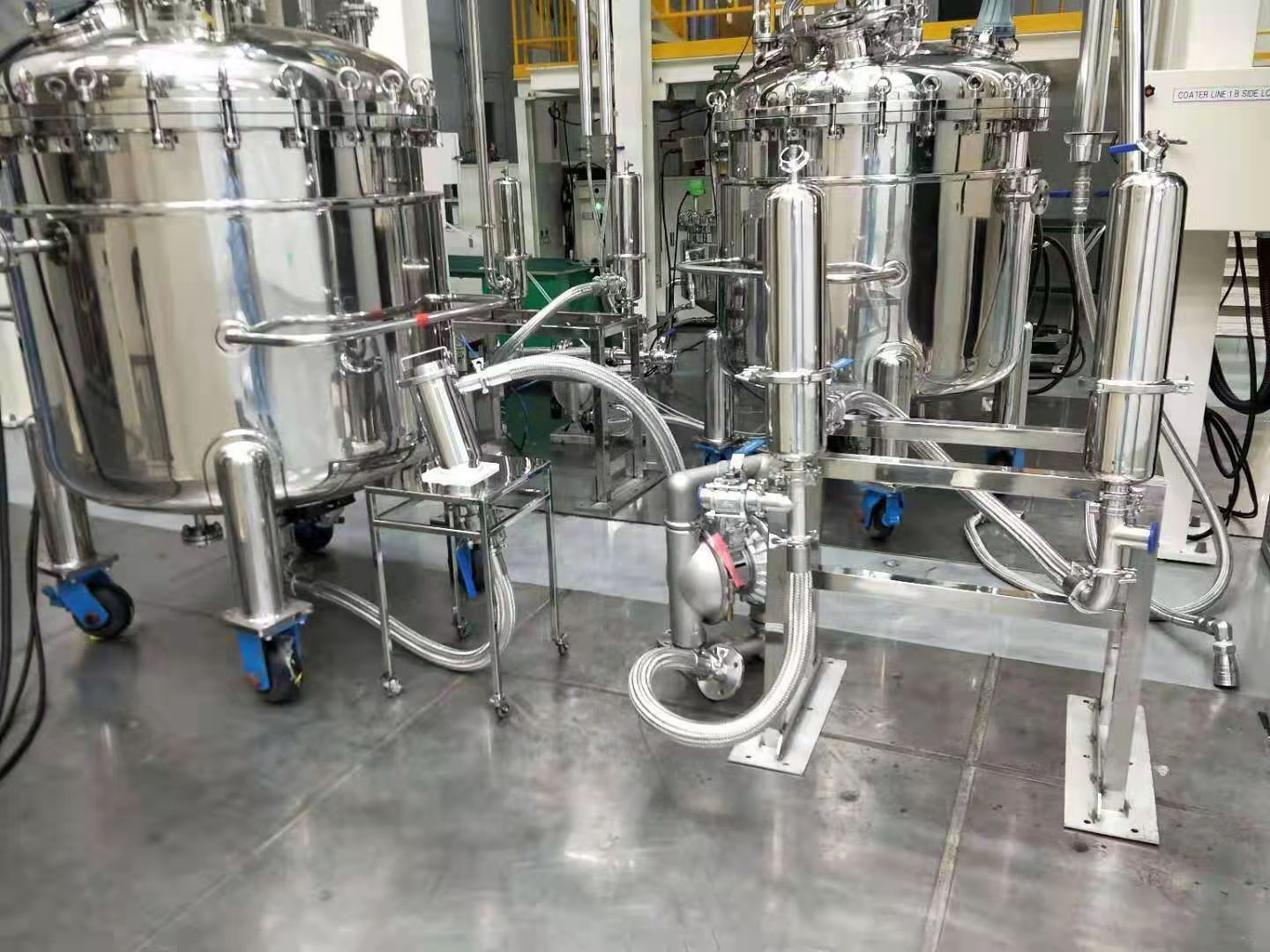

                                                                      静态切换输送除铁过滤器

双过滤通道配置（1套常用、1套备用），适用于浆料连续供料;两组过滤通道可自由切换；2. 用于浆料从中转罐到涂布机输送及液面控制（有除铁、过滤杂质功能）。3.系统包含：隔膜泵 双通道磁铁过滤：磁棒，磁性强，高出同类产品约30%，超强寿命，10年磁力仅衰减1%。

双通道网过滤：正极采用100-150目过滤网，负极采用100-150目过滤网，并联使用，单网过滤面积≥3000cm2.采用自主设计的楔形网滤器中转罐连接的管路，能实现自动化控制。4. 双通道过滤器与控制器一体5. 出料方式：采用底部上进删除，杜绝材料浪费
